Contents

• Network란
• Protocol
  • Network Device

---

OSI 7 Layer

프로토콜을 기능 별로 나눈 것으로 각 계층은 하위 계층의 기능을 이용하고, 상위 계층에게 기능을 제공한다.

OSI 1계층 Physical Layer

• 전기적, 물리적 신호를 전달한다.
• cable, connector, bit
• 클럭(clock) 신호 : 0, 1로 이루어진 전기적/물리적 신호를 보낼 때 클럭 신호를 함께 보내서 데이터를 보낸다고 인식 시킨다.

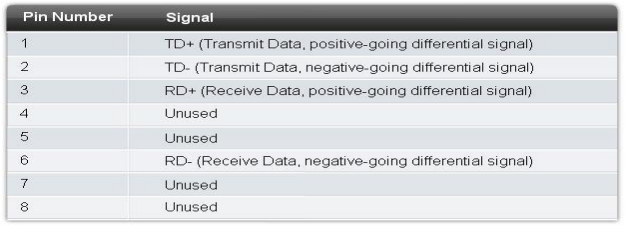

• Ethernet Connector
  • 1, 2, 3, 6번 선은 통신을 위한 선이고 다른 선들은 전기가 통하지 않는다.
  • 네트워크 관리사 시험 출제 내용

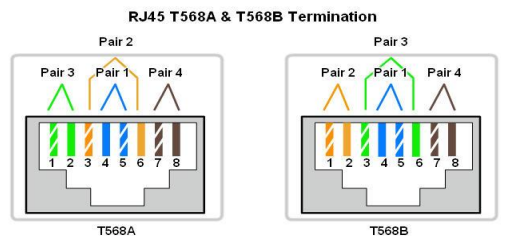

    녹주청갈 ⇒ T568A
    주녹청갈 ⇒ T568B
    색이 칠해지는 과정은 빗금, 줄, 빗금, 줄 순서가 반복된다.

  | |:————————-:|:————————-:|

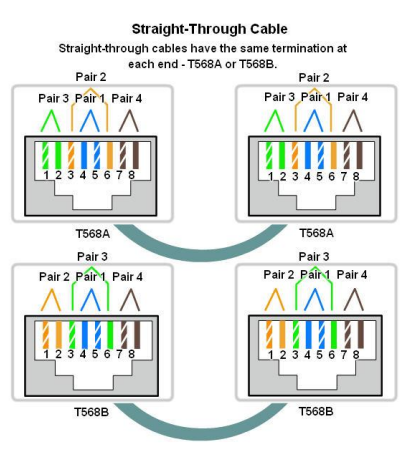

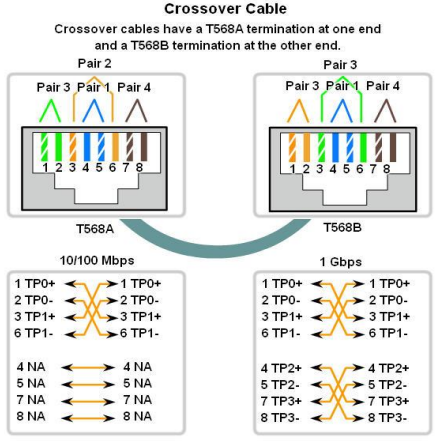

• Straight-Through cable VS Crossover cable
  | Straight-Through cable | Crossover cable | | — | — | | - 신호가 같은 번호의 선으로 들어감(1 -> 1, 2 -> 2)
  - 이런 형태면 연결이 되지 않는 장비도 존재한다. | - 1, 2번 라인은 반대편 3, 6번 라인으로 3, 6번 라인은 반대편 1, 2번 라인으로 들어간다.
  - 보통의 가정집은 이런 형태임 | | | |

• 광케이블 Fiber cable
  • 무리하게 구부릴 경우 섬유(유리)가 끊어져서 신호 전달이 끊긴다.

  Single mode	Multi mode
  - 단일 경로 - 하나의 신호만 보낼 수 있음 - 속도가 빠름 - 가격이 비쌈	- 여러 신호를 다중으로 보낼 때 사용 - 신호(빛)을 입사각, 반사각으로 계속 바꿔가면서 전달한다. - 가격이 비쌈

OSI 2계층 Data Link Layer

• 물리 게층과 네트워크 계층의 연결을 돕는 계층
• MAC 주소(물리적 주소)
• 데이터 링크 계층의 정보는 계속 변한다.
• 네트워크 전달 방식
  1. Circuit : 길을 정하고 연결하는 것
  2. Packet : 데이터를 잘라서 전송(header + payload) -> 보통의 인터넷 방식

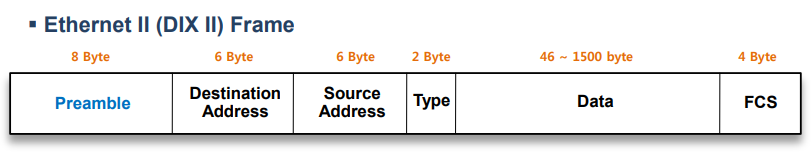

• Frame Type
  • Frame : data가 보내지는 형식(1 ~ 7계층이 존재)
    • Preamble : 전기가 불규칙하게 흐르고 있기 때문에 Frame의 시작을 알리기 위해 8byte 동안 같은 신호를 보낸다. 마지막은 11로 끝나서 이 뒤(Destination Address)부터 의미있는 데이터가 있다고 인지시킨다. -> 물리 계층
    • Destination Address : MAC 주소, 물리적 주소 -> 네트워크 계층
    • Source Address : MAC 주소, 물리적 주소 -> 네트워크 계층
    • Type
    • Data : 실제 보내는 데이터가 최대 1500byte라서 보내려는 데이터가 이를 초과한다면 사이즈에 맞게 살라서 여러 Frame으로 전송한다.
• MAC 주소
  • EUI-48(00-0E-35-80-6F), EUI-64(00-0E-35-FF-FE-05-80-6F) 방법이 있다.
  • EUI-48로는 모든 장비의 MAC 주소를 할당하기에 무리가 있어서 EUI-64로 보완

OSI 3계층 Network Layer

• IP(Internet Protocol) Address : 집 주소와 같은 역할을 한다. 규칙이 있음

  IPv4	redo(실행 앞으로)
  IPv6	redo(실행 앞으로)
  NAT	redo(실행 앞으로)
  NAT-PAT	redo(실행 앞으로)
